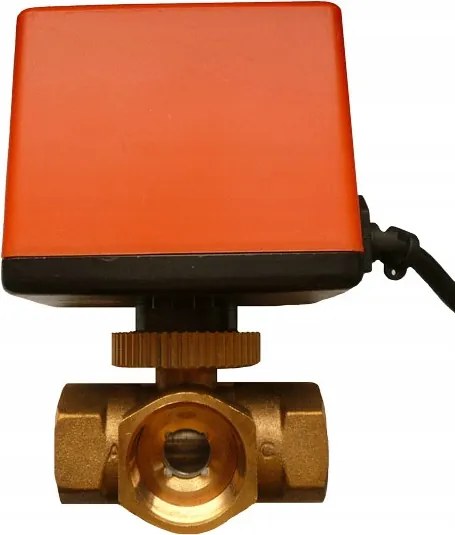

Ib golyóscsap 1'' IB-Q25-3 háromutas működtetővel

• 2026. 03. 14. - 28 160 Ft
• 2026. 03. 13. - 28 160 Ft
• 2026. 03. 11. - 28 040 Ft

IB-Q25-3 - HÁROMUTAS GOLYÓSCSAP MUNKAHENGERREL FIGYELEM! KÉRJÜK, KIZÁRÓLAG AZ AJÁNLATBAN SZEREPLŐ LEÍRÁST VEGYE FIGYELEMBE! Mivel a gyártási folyamat során az Allegro helytelenül kombinálja az ajánlatokat a termékekkel, csak néhány paramétert figyelembe véve, kérjük, KIZÁRÓLAG AZ AJÁNLAT TARTALMÁBAN SZEREPLŐ LEÍRÁST JAVASOLJA, nem pedig a termék címét, amely téves lehet. Sajnos erre nincs befolyásunk, és a helyes paraméterek megadása ellenére az Allegro helytelenül kombinálja az ajánlatokat a termékekkel. Általános hírek: A munkahengerrel ellátott háromutas keverő golyóscsapokat minden olyan helyen használják, ahol az áramlás átirányítására van szükség anélkül, hogy a közeg teljesen el kellene zárni vagy keverni. Az arányos vezérlés lehetővé teszi a szelep köztes pozícióba állítását. A szelep minden pozíciója stabil, azaz a szelep a tápellátás lekapcsolása után is benne marad. Az IB-Qxx-3 szelep végálláskapcsolókkal rendelkezik, így teljesen nyitott vagy zárt állapotban automatikusan elzárja az áramellátást. Ennek köszönhetően a szelepmotor csak a gömb helyzetének változása idején működik, még akkor is, ha a feszültség folyamatosan a munkahengerre kerül. Így folyamatos működésre is használható. Ami fontos - a készülék csak a gömb helyzetének megváltoztatásakor vesz fel áramot. Műszaki adatok: Típus: Háromutas Keresztmetszet: DN25 (1 coll) Energiafogyasztás: 5 W (csak pozícióváltáskor) Max. nyomás: 1,6 MPa Tápellátás: 230 V AC (+/-15%) 50/60 Hz Média: forró víz / jégvíz / vizes-glikol oldat Zárási/nyitási idő: 12 másodperc Működési hőmérséklet: 1 ÷ 95 ° C Modellek megjelölése: IB-Q15-3 - DN15 ( 1/2'') IB-Q20-3 - DN20 ( 3/4'') IB-Q25-3 - DN25 ( 1'') Szállítási terjedelem: 1x IB-Qxx-3 szelep 1x Használati útmutató Összeszerelési megjegyzések: A szelep beszerelése során az áramellátást ki kell kapcsolni. Javasoljuk, hogy a termosztát telepítését egy erre szakosodott üzemre bízza. A szelep bármilyen pozícióban működhet, csak az a fontos, hogy a munkahenger ne nézzen lefelé. Az összeszerelés során ajánlott a munkahenger eltávolítása. Ehhez vegye ki a biztonsági sasszeget (a munkahenger alatt), és távolítsa el a munkahengert. A munkahenger felhelyezésekor ügyeljen arra, hogy a test szárát ugyanolyan pozícióban tartsa, mint a munkahenger levételekor. Magát a munkahengert is ugyanúgy kell felszerelni, mint a képen. Ezeknek a körülményeknek a figyelmen kívül hagyása a szelepek nem megfelelő működését eredményezi. A szelep csővezetékbe történő beépítésekor ügyelni kell arra, hogy a szelep ne csavarodjon el (ne ellencsapjuk a szelep ellentétes oldalát). A vázon jól látható a szelep elcsavarodásának helye. Ha a szelepet a szerelés során ezen a helyen túl erősen csavarják, akkor a szelep belsejében lévő golyó jelentős ellenállást kezdhet el kifejteni, ami a munkahenger későbbi károsodását okozhatja az üzemeltetés során. A szelep beszerelése után és a munkahenger beszerelése előtt ellenőrizni kell, hogy a szelep enyhén működik-e. A szétszerelés során ügyelni kell arra, hogy a szelep ne csavarodjon ki! A szelep kitekerése a test szétesését eredményezi. A szétszerelés után az újraszerelés előtt ellenőrizni kell a test tömítettségét. Kapcsolat: A munkahengerből 3 eres tápkábel vezet ki, a következő vénaszínekkel: fekete - közös kábel (semleges); barna- fázisvezeték, a gömb jobbra forgatása; kék- fázisvezeték, a gömb balra forgatása; A gömb jobbra forgatása alatt az óramutató járásával megegyező irányban történő forgást értjük, a munkahenger oldaláról nézve a gömböt forgató szárra. A gömb meghatározott irányba történő forgatásához 230V 50/60Hz váltakozó feszültséget kell megadni a fekete (közös) vezeték és az ennek megfelelő forgású vezeték között.A gömb akkor áll meg és marad ebben a helyzetben, amikor a tápfeszültség lekapcsolódik, vagy amikor a gömb eléri valamelyik végállást.Az alábbiakban a gömb jobbra forgatása látható a kiindulási pozícióból (felső ábra,áramlás egyenesen) a végállásba (alsó ábra,áramlási szög 90 fok) Kezdeti elhelyezkedés. Teljes közegáramlás a szelep A és AB kivezetései között. A vezetékek közötti feszültség megadása után a fekete és a barna gömb jobbra forogni kezd. Köztes helyzetben a szelep A és B kivezetéseiből származó közeg keverése és kiáramlása az AB kivezetésen keresztül történik. Végső helyszín. A munkahengerbe épített kapcsoló önműködően lekapcsolja a motor áramellátását; a gömb megáll, ami a közeg áramlását eredményezi a B kivezetéstől a szelep AB kivezetéséig. Kezelés és karbantartás: Ahhoz, hogy a szelep megfelelően működjön és megőrizze tömítettségét, legalább havonta egyszer több nyitási-zárási ciklust kell elvégeznie. A munkahengert védeni kell a túlzott nedvességtől. Részletes útmutató az alábbi linken: http://www.download.insbud.net/pl/manuals/pl_ib-qxx-3.pdf
